Ванна нормалізації ВН

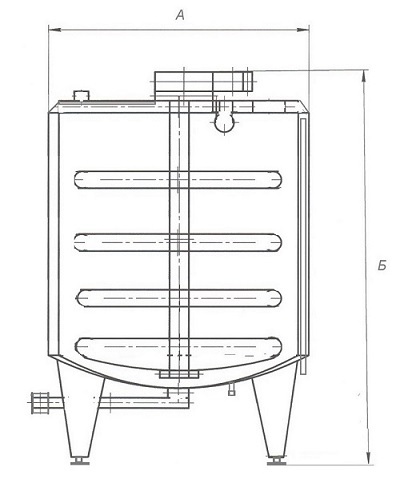

У ванні може здійснюватись підігрів, охолодження, перемішування продукту, якщо це потрібно по технологічному процесу. Ванна ВН є трьохстінна циліндрична ємність з сферичним дном, установлена вертикально на регульованих опорах. Складається з:
- внутрішня ванна;
- сорочка;
- ізоляція;
- зовнішня обшивка;
- паророзподільна голівка;
- патрубки для зливу і заповнення ванни водою;
- мішалка;
- електродвигун з черв'ячним редуктором;
- миючий пристрій.
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | |||
| ВН-3 | ВН-6 | ВН-10 | |
| Повна місткість, л | 350 | 680 | 1120 |
| Робоча місткість, л | 300 | 600 | 1000 |
| Частота обертання мішалки, об/хв | 40-50 | ||
| Максимальна витрата пари, кг/год | 60 | 80 | 100 |
| Тиск пари, МПа (кг/см²) | 0,05 (0,5) | ||
| Установлена потужність, кВт | 0,75 | 1,1 | 1,5 |
| Живлення, В | 220-380 | ||
| Габаритні розміри: | |||
| довжина | 1010 | 1250 | 1500 |
| ширина | 1180 | 1235 | 1590 |
| висота | 1400 | 1450 | 1520 |
| вага, кг | 275 | 325 | 472 |
