Ванна нормализации ВН

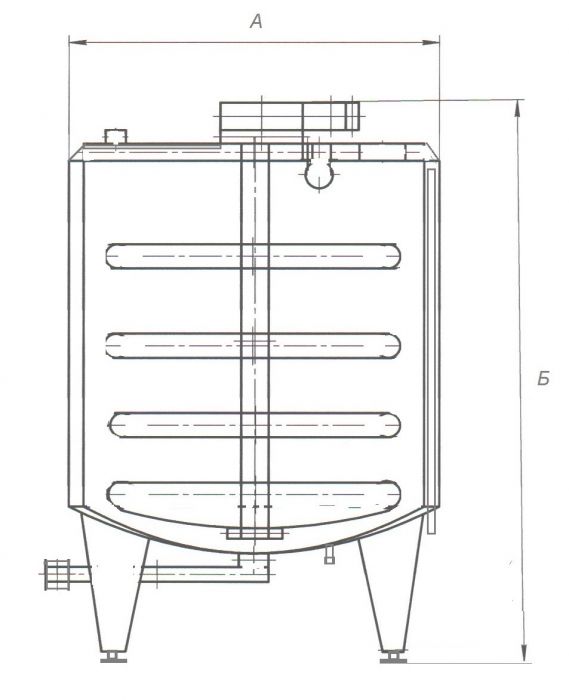

В ванне может осуществлятся подогрев, охлаждение, перемешивание продукта, если это требуется по технологическому процессу. Ванна ВН представляет собой трехстенный цилиндрическая емкость со сферическим дном, установленый вертикально на регулируемых опорах. Состоит из:
- внутренняя ванна;
- рубашка;
- изоляция;
- наружная обшивка;
- парораспределительная головка;
- патрубки для слива и заполнения ванны водой;
- мешалка;
- електродвигатель с червячным редуктором
- моющее устройство.
Ванна выполнена из нержавеющей стали марки 08х18Н10 (AISI304).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||
| ВН-3 | ВН-6 | ВН-10 |
Полная вместимость, л | 350 | 680 | 1120 |
Рабочая вместимость, л | 300 | 600 | 1000 |
Частота вращения мешалки, об/мин | 40-50 | ||
Максимальный расход пара, кг/час | 60 | 80 | 100 |
Давление пара, МПа (кг/см²) | 0,05 (0,5) | ||
Установленая мощность, кВт | 0,75 | 1,1 | 1,5 |
Питание, В | 220-380 | ||
Габаритные размера, мм: | |||
длина | 1010 | 1250 | 1500 |
ширина | 1180 | 1235 | 1590 |
высота | 1400 | 1450 | 1520 |
вес, кг | 275 | 325 | 472 |
