Ємність для зберігання молока ТВТ

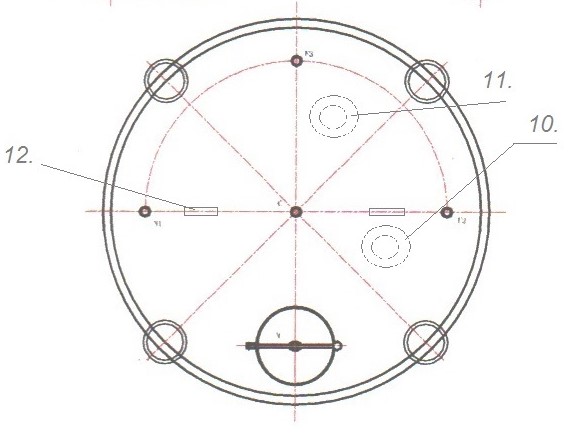

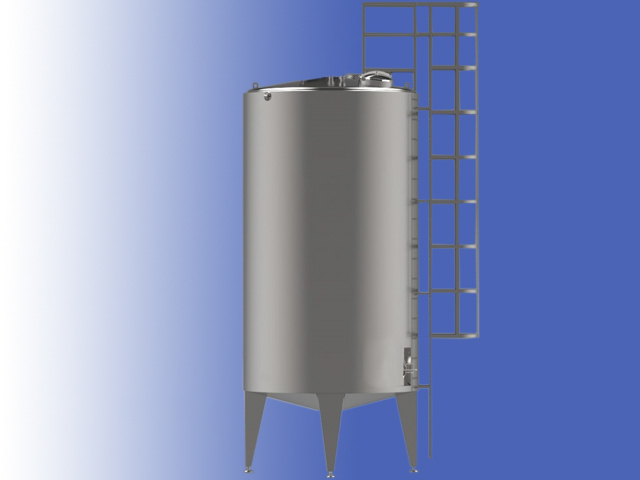

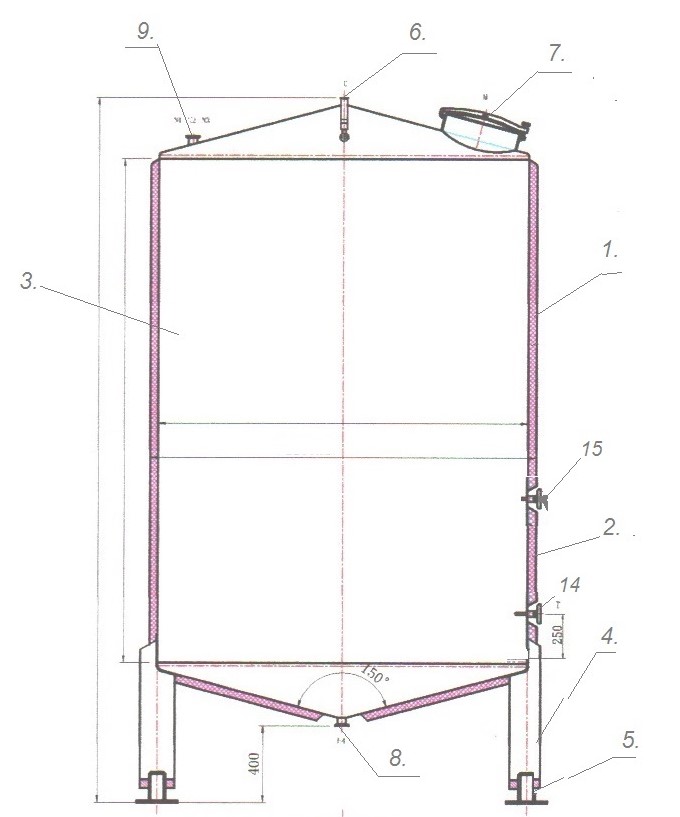

Є вертикальним резервуаром з двома опуклими сферичними днищам, установлений на опори. Складається з внутрішнього і зовнішнього корпусу, виготовленого з нержавіючого листа, простір між корпусами заповнений ізоляційним матеріалом. У верхній частині ємності розташовані: миючий пристрій, повітряний клапан, оглядове вікно і люк обслуговування. Для періодичного візуального контролю вмонтовано освітлення. Наповнення резервуару продуктом здійснюється черех 3-х ходовий кран (клапан пневматичний), розміщений в нижній частині, який запобігає спінюванню молока; злив - самостійний або за допомогою насоса через той же кран (клапан). Наповнення і зливання припиняють вручну після світлового або звукового сигналу.
Додаткова комплектація під замовлення:
- датчик верхнього рівня молока - для подачі сигналу і автоматичного відключення насоса при заповненні робочої ємності;
- датчик нижнього рівня - для подачі сигналу про повний злив продукту із резервуару;
- датчик виміру кількості продукту в ємності - для контролю (у відсотковому відношенні);
- датчик контролю температури;
- клапан пневматичний - для наповнення і зливу продукту;
- насос відцентровий;
- сенсорна панель - для повного управління і контролю роботи устаткування;
- сходи з нержавіючої сталі - для обслуговування верхньої частини ємності.
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | |||||
| Найменування параметрів | одиниця
виміру | Марка резервуара | |||
| ТВТ-1 | ТВТ-2 | ТВТ-3 | ТВТ-4 | ||
| Тип | вертикальний | ||||
| Геометрична місткість | дм³ | 1100 | 2200 | 3200 | 5300 |
| Робоча місткість | дм³ | 1000 | 2000 | 3000 | 5000 |
| Умовний прохід патрубка
наповнення-зливу | мм | 40 | 50 | 50 | 50 |
| Умовний прохід патрубка подачі
миючого розчину | мм | 40 | 50 | 50 | 50 |
| Тиск миючого розчину, що
поступає, (не менше) | МПа
кгс/см² |
0,3-3,0
| |||
| Габаритні розміри, (не більше): | |||||
| діаметр | мм | 1335 | 1535 | 1760 | 2150 |
| висота | мм | 1950 | 2700 | 2940 | 3300 |
| вага | кг | 512 | 875 | 1026 | 1297 |
 |  | ||||
