Емкость для хранения молока ТВТМ
Емкость для хранения молока ТВТМ с мешалкой

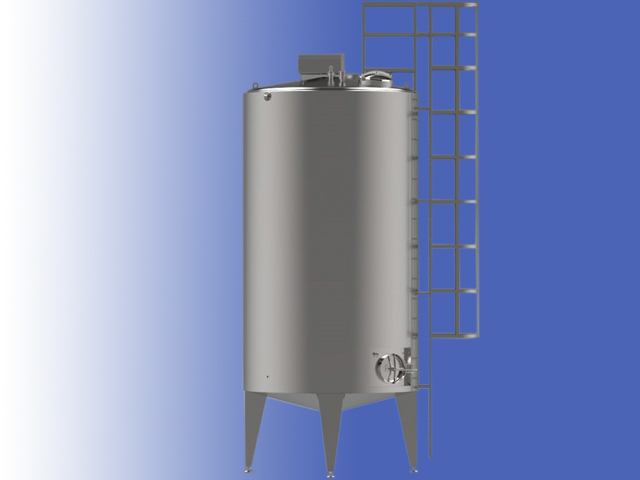

Представляет собой вертикальный цилиндрический резервуар с двумя выпуклыми сферическими днищами, установленый на опоры. Пространство между корпусами заполнено изоляционным материалом. Состоит из: внутреннего корпуса, изготовленного из нержавеющего листа; мешалки вертикальной рамного типа. В верхней части емкости расположены: привод мешалки, моющее устройство, воздушный клапан, смотровое окно и люк обслуживания, закрываемый на защелку, с конечным выключателем. Для переодического визуального контроля вмонтировано освещение. Наполнение резервуара продуктом осуществяется через патрубок (клапан пневматический), расположеный в нижней части, который предотвращает вспенивание молока; слив - самотëком или с помощью насоса через тот же патрубок (клапан). Наполнение и слив прекращают вручную после светового или звукового сигнала.
Дополнительная комплектация под заказ:
- датчик верхнего уровня молока - для подачи сигнала и автоматического отключения насоса при заполнении рабочей емкости;
- датчик нижнего уровня - для подачи сигнала о полном сливе продукта из резервуара;
- датчик измерения количества продукта в резервуаре - для контроля (в процентном отношении);
- датчик контроля температуры;
- клапан пневматический - для наполнения и слива продукта;
- насос центробежный;
- сенсорная панель - для полного управления и контроля работы оборудования;
- лестница из нержавеющей стали - для обслуживания верхней части емкости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||||
Наименование параметров | еденица
измерения | Марка резервуара | |||
ТВТМ-1 | ТВТМ-2 | ТВТМ-3 | ТВТМ-4 | ||
Тип | вертикальный | ||||
Геометрическая вместимость | дм³ | 1100 | 2200 | 3200 | 5300 |
Рабочая вместимость | дм³ | 1000 | 2000 | 3000 | 5000 |
Условный проход патрубка
наполнения-слива | мм | 40 | 50 | 50 | 50 |
Установленая мощность привода
мешалки | кВт | 0,75 | |||
Частота вращения мешалки | об/мин | 20-30 | |||
Условный проход патрубка подачи
моющего раствора | мм | 40 | 50 | 50 | 50 |
Давление поступающего моющего
раствора, (не менее) | МПа
кгс/см² |
0,3-3,0
| |||
Габаритные размеры, (не более): | |||||
ширина | мм | 1535 | 1735 | 2100 | 2500 |
диаметр | мм | 1335 | 1535 | 1700 | 2000 |
высота | мм | 2327 | 2500 | 2850 | 3700 |
вес | кг | 503 | 839 | 994 | 1318 |
