Емкость для хранения молока ТВТ

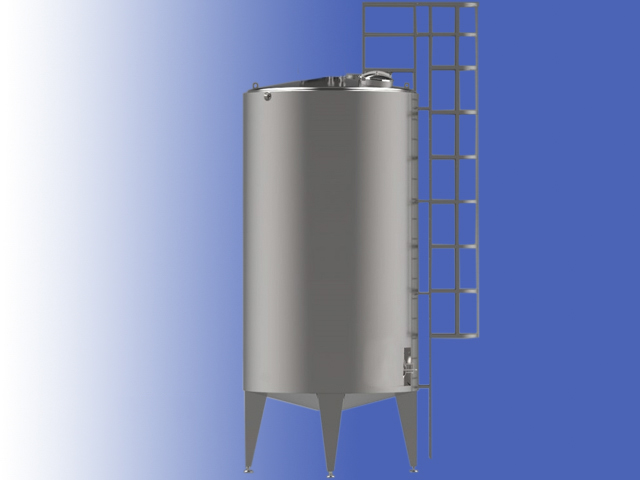

Представляет собой вертикальный резервуар с двумя выпуклыми сферическими днищами, установленый на опоры. Состоит из внутреннего и наружного корпуса, изготовленного из нержавеющего лист. Пространство между корпусами заполнено изоляционным материалом.
В верхней части емкости расположены: моющее устройство, воздушный клапан, смотровое окно и люк обслуживания. Для переодического визуального контроля вмонтировано освещение. Наполнение резервуара продуктом осуществяется через 3-х ходовой кран (клапан пневматический), расположеный в нижней части, который предотвращает вспенивание молока; слив - самотëком или с помощью насоса через тот же кран (клапан). Наполнение и слив прекращают вручную после светового или звукового сигнала.
Дополнительная комплектация под заказ:
- датчик верхнего уровня молока - для подачи сигнала и автоматического отключения насоса при заполнении рабочей емкости;
- датчик нижнего уровня - для подачи сигнала о полном сливе продукта из резервуара;
- датчик измерения количества продукта в резервуаре - для контроля (в процентном отношении);
- датчик контроля температуры;
- клапан пневматический - для наполнения и слива продукта;
- насос центробежный;
- сенсорная панель - для полного управления и контроля работы оборудования;
- лестница из нержавеющей стали - для обслуживания верхней части емкости.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||||
| Наименование параметров | еденица
измерения | Марка резервуара | |||
| ТВТ-1 | ТВТ-2 | ТВТ-3 | ТВТ-4 | ||
| Тип | вертикальный | ||||
| Геометрическая вместимость | дм³ | 1100 | 2200 | 3200 | 5300 |
| Рабочая вместимость | дм³ | 1000 | 2000 | 3000 | 5000 |
| Условный проход патрубка
наполнения-слива | мм | 40 | 50 | 50 | 50 |
| Условный проход патрубка подачи
моющего раствора | мм | 40 | 50 | 50 | 50 |
| Давление поступающего моющего
раствора, (не менее) | МПа
кгс/см² |
0,3-3,0
| |||
| Габаритные размеры, (не более): | |||||
| диаметр | мм | 1335 | 1535 | 1760 | 2150 |
| высота | мм | 1950 | 2700 | 2940 | 3300 |
| вес | кг | 512 | 875 | 1026 | 1297 |
 |  | ||||
